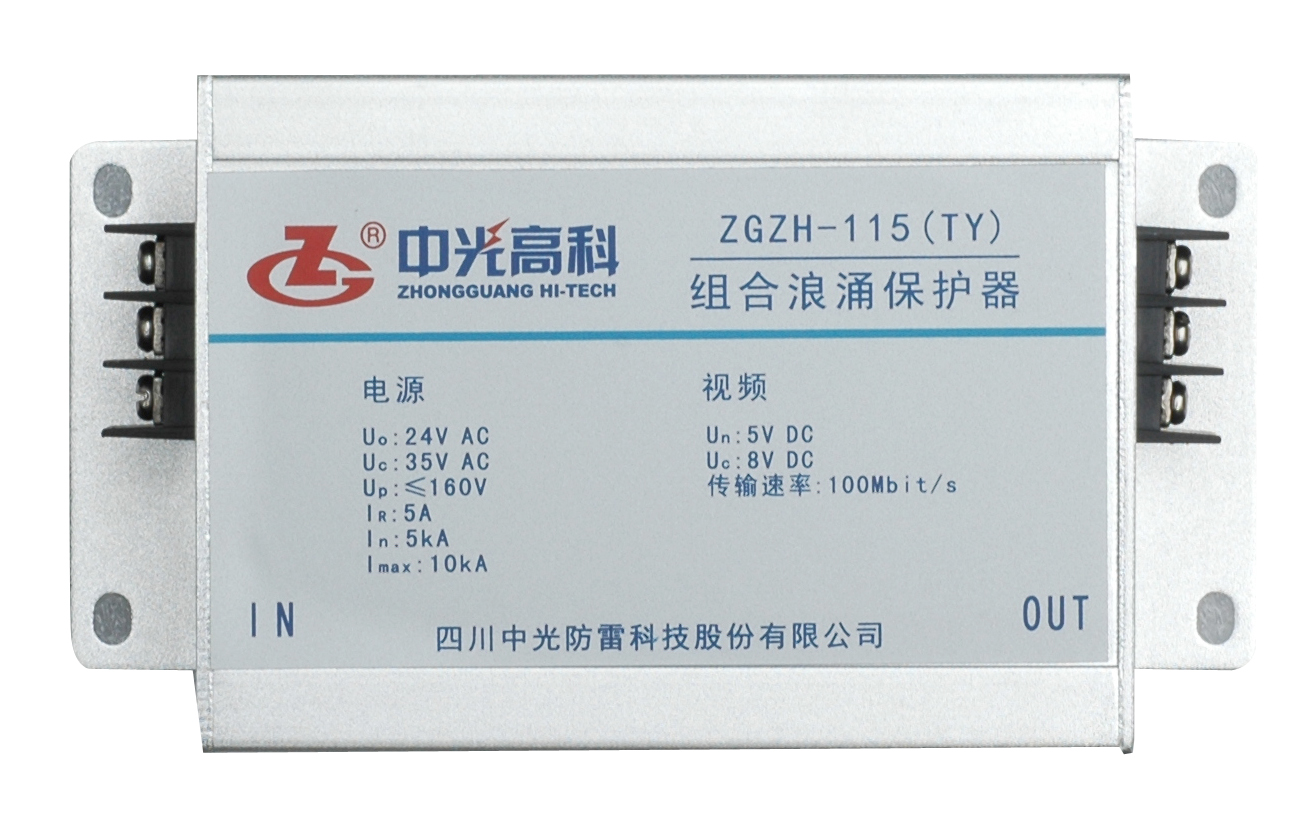

ZGZH-115(TY)网络监控组合浪涌保护器
概述
ZGZH-115(TY)组合浪涌保护器执行标准：
GB 18802.1-2011、GB/T 18802.21-2004、Q/75875187-9.1-2011和 Q/75875187-9.3-2011。
该产品将电源和视频信号的保护合为一体，采用金属外壳，外形美观，安装接线方便，具有防腐蚀、阻燃、电磁屏蔽、失效指示等功能。电源部分为单相串联方式，适用于交流24V、负载电流不超过的各种电子电气设备；视频信号部分适用于保护摄像头等设备。RJ45的屏蔽外壳和整个产品的外壳为SE（信号地），两者相连。
技术指标
| 电 源 部 分 | |||||||||
|
工作 电压 V AC |
持续 运行电压 V AC |
额定负载 电 流 A |
负载侧电涌耐受能力 kA |
标称放电 电 流 8/20μs kA |
放电 电 流 8/20μs kA |
电压保护水平 8/20μs kV |
保护 模式 |
外形尺寸 L×H×B mm |
质量 g |
| 24 | 35 | 5 | 1 | 5 | 10 | ≤0.16 |
L1～PE L2～PE |
138×76.5×40.5 | ≤350 |
| 视 频 部 分 | ||||||||||
| 连接方式 |
被保 护脚 |
工作 电压 V |
传输 速率 bit/s |
插入 损耗 dB |
限制电压 10/700μs V |
冲击限制电压 1.2/50μs 8/20μs V |
冲击耐受能力 1.2/50μs 8/20μs |
|||
| L-L | L-L | L-PE | L-L | L-PE | SE-PE | |||||
| 600V；300A | 5kV；2.5kA | |||||||||
| RJ45插座 | 1,2；3,6 | 5 | 100M | ≤1 | ≤30 | ≤70 | ≤150 | 600V；300A | 5kV；2.5kA | 10kV；5kA |

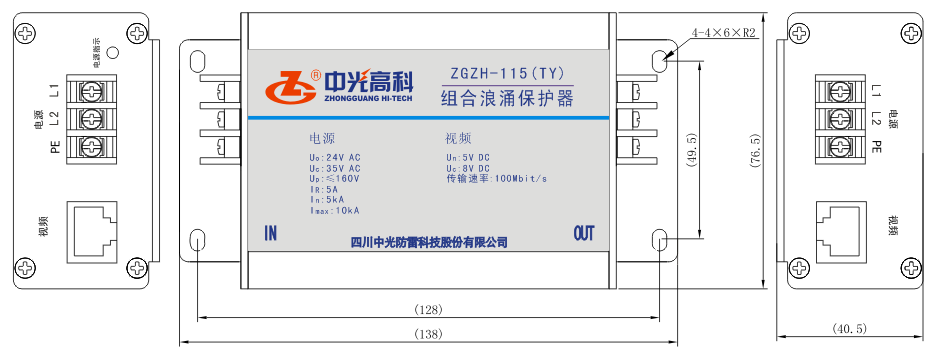

结构特征
