ZGZH-63(TY)网络监控组合浪涌保护器
概述
ZGZH-63(TY)组合浪涌保护器执行标准：GB 18802.1-2002、GB/T18802.21-2004、Q/20184261-8·6-2006和 Q/20184261-8·7-2006。
产品概述：

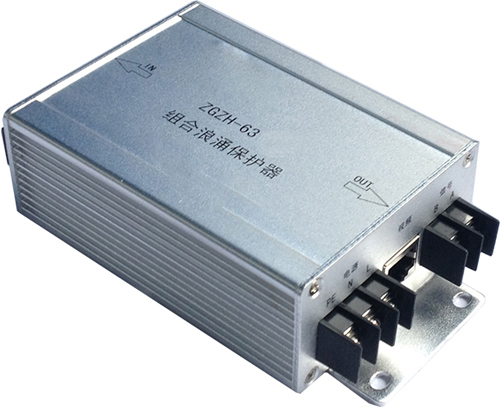

该产品将电源、视频信号及云台控制信号的保护合为一体，采用金属外壳，外形美观，安装接线方便，具有防腐蚀、阻燃、电磁屏蔽、失效指示等功能。电源部分为单相串联方式，适用于交流220V（50/60Hz）、负载电流不超过4A的各种电子电气设备；视频信号及云台控制信号部分分别适用于保护摄像头及云台控制设备。RJ45的屏蔽外壳和整个产品的外壳为SE（信号地），两者相连；三端子接线端子其中一脚为PE（雷地）。
技术指标
电源部分
|
工作 电压 V |
持续 运行电压 V |
额定负载 电 流 A |
标称导 通电压 V |
标称放电 电 流 8/20μs kA |
放电 电 流 8/20μs kA |
限制电压 8/20μs 10kA kV |
保护模式 |
外形尺寸 L×H×B |
质量 g |
| 220 | 385 | 4 | 620 | 10 | 20 | ≤1.2 |
L-PE N-PE |
138×76.5×40.5 | ≤350 |
视频部分
| 连接方式 | 被保护脚 |
持续运行电压 V |
传输速率 bit/s |
插入损耗 dB |
限制电压(1) 10/700μs V |
冲击限制电压(2) 1.2/50μs 8/20μs V |
冲击耐受能力 1.2/50μs 8/20μs |
|||
| L-L | L-PE | |||||||||
|
600V 300A |
6kV 3kA |
L-L | L-PE | SE-PE | ||||||
| RJ45插座 | 1,2;3,6 | 5 | 100M | ≤1 | ≤30 | ≤50 | ≤150 |
600V 300A |
6kV 3kA |
10kV 5kA |
| 连接方式 | 被保护脚 |
持续运行电压 V |
传输速率 bit/s |
插入损耗 dB |
冲击限制电压(1) 10/700 μs V |
冲击限制电压(2) 1.2/50μs;10kV 8/20μs;5kA V |
冲击耐受能力 1.2/50μs 8/20μs |
| 接线端子 | A、B脚 | 8 | 2M | ≤0.5 | ≤30 | ≤350 | 10kV;5kA |

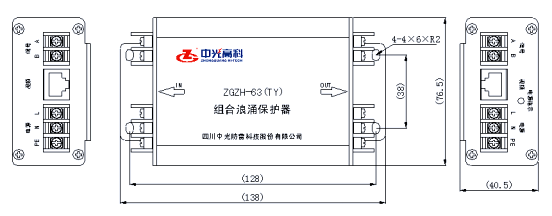

结构特征
