概述

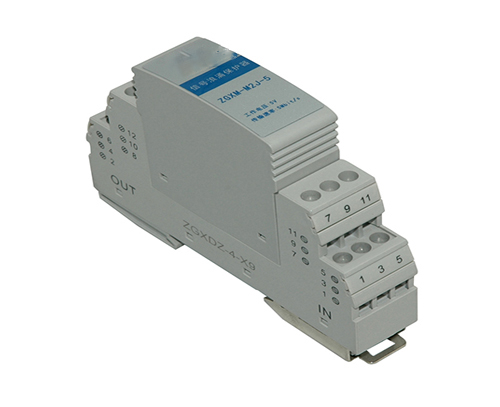

ZGXM-M2J-5信号浪涌保护器用于工业控制互联网络、RS422/485接口、专线、自动控制和仪表线路、数据、电话、传真机等设备的保护,能抑制来自信号线上的感应雷电波,以保护系统设备免遭感应雷击。采用接线端子连接方式,标准导轨安装。
执行标准
GB/T 18802.21-2004 低压电涌保护器(SPD)第21部分:连接到电信和信号网络的电涌保护器-性能要求和试验方法
Q/75875187-9·3—2011 信号 SPD
技术数据
产品型号 | ZGXM-M2J-5 | |
工作电压 | 5V | |
额定电流 | 300mA | |
冲击耐受能力 (1.2/50μs, 8/20μs) | 10kV, 5kA | |
限制电压 (1.2/50μs, 8/20μs) | Line-Line | ≤30V |
Line-SE | ≤40V | |
电压保护水平 (1kV/μs) | Line-Line, Line-SE | ≤30V |
传输速率 | ≤5Mbit/s | |
被保护脚 | (7, 11; 1, 5), SE |

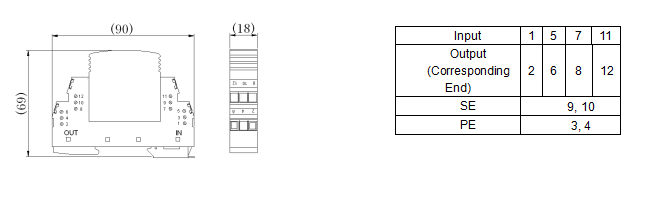

外型结构
