概述:
ZGXH-2R-5型信号浪涌保护器执行企业标准Q/20184261-8·7-2006、YD/T 1542-2006。
ZGXH-2R-5型信号浪涌保护器主要用于保护高速以太网内部接口电路,具有传输速率高(100Mbit/s以上)、响应速度快、保护电平低等特点。因而能有效提高高速以太网络抗过电压和雷电脉冲的能力。
技术指标:
连接 方式 |
被保 护脚 |
工作 电压 V |
对地 阻抗 Ω |
传输 速率 bit/s |
插入 损耗 dB |
限制电压 10/700μs V |
电压保护等级Ug 1kV/μs 8/20μs,40A V |
标称放电电流 8/20μs kA |

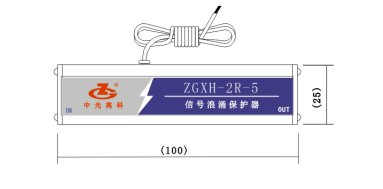

外形尺寸 L×B×H mm |
质量g | ||
L-L | L-L | L-PE | L-PE | SE-PE | ||||||||
RJ45 | 1,2;3,6脚 | 5 | ≥1kΩ | 100M | ≤1 | ≤30 | ≤60 | ≤500 | 3 | 5 | (100×47×25) | 110 |
结构特征:
本产品输入与输出均为RJ45插座,输出端通过带RJ45插头的5类双绞线与被保护设备连接。
