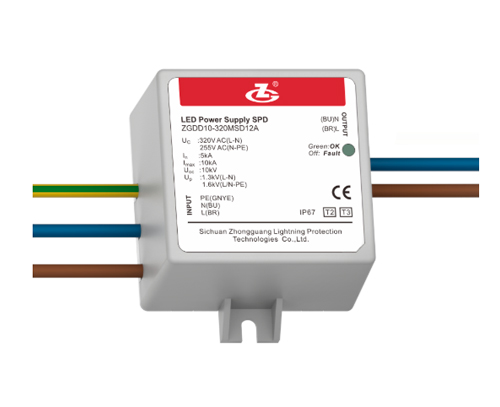

ZGDD10-320MSD12A型LED电源浪涌保护器
概述
ZGDD10-320MSD12A型LED电源浪涌保护器主要由MOV、GDT及阻燃壳体构成，具有阻燃、过流、过热保护和LED指示灯报警装置，能够对模块的工作状态进行监控。主要用于低压供配电系统与LED用电设备的第二级、三级电涌保护。
技术指标
| 产品型号 | ZGDD10-320MSD12A | ||
| SPD根据IEC 61643-11:2011 | Class Ⅱ、Class Ⅲ | ||
| SPD根据EN 61643-11:2012 | Type 2、Type 3 | ||
| 保护模式 | L-N、L/N-PE | ||
| 持续运行电压 Uc | L-N | 320V AC | |
| N-PE | 255V AC | ||
| 额定电压 U0 | 230V AC | ||
| 额定电流 IL | |||
| 标称放电电流 In(8/20μs) | 5kA | ||
| 放电电流 Imax(8/20μs) | 10kA | ||
| 开路电压 Uoc(8/20μs) | 10kV | ||
| 电压保护水平 Up | L-N | ≤1.3kV | |
| L/N-PE | ≤1.6kV | ||
| 应用系统 | TT、TN | ||
| 额定断开续流值 Ifi | N-PE：100Arms | ||
| 额定短路电流 ISCCR | 600A | ||
|
低压系统TOV（L-N） |
UT | 337V AC/5s | 440V AC/120min |
| 特性 | 耐受 | 安全失效 | |
| 高(中)压系统TOV（N-PE） | UT | 1200V AC/200ms | |
| 特性 | 耐受 | ||
| 外壳防护等级 | IP67 | ||

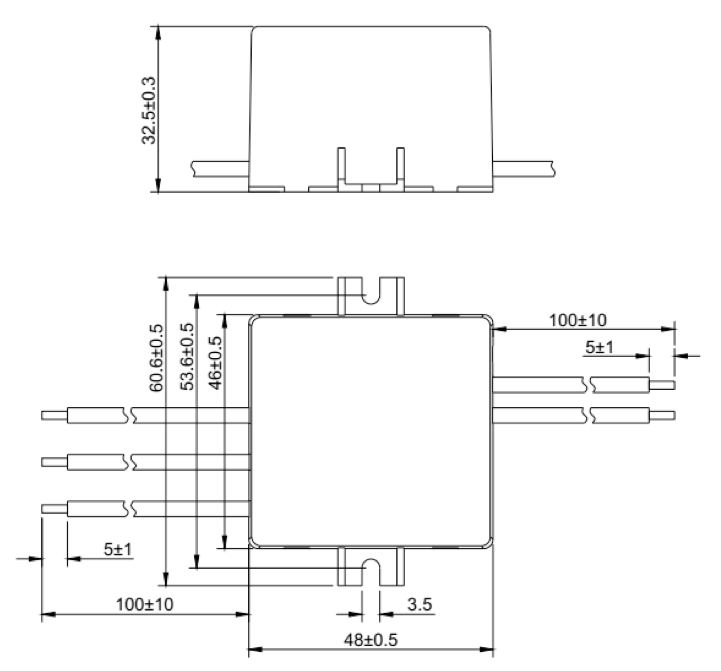

外型结构
外形尺寸：48×46×32.5(mm)
安装形式：M3螺钉固定
阻燃等级：UL94 V-0
执行标准
IEC 61643-11:2011 低压电涌保护器（SPD）第11部分：低压配电系统的电涌保护器-性能要求和试验方法
UL1449 Ed.4 浪涌保护器安全标准
