概述
ZGDD20-275MPD21C型 LED电源浪涌保护器主要由MOV、GDT及阻燃壳体构成,具有阻燃、过热保护。主要用于低压供配电系统与LED用电设备的第二级、三级电涌保护。
技术指标
型号 | ZGDD20-275MPD21C | |
SPD根据IEC 61643-11 | ClassⅡ、 Class Ⅲ | |
SPD根据EN 61643-11 | Type2 、Type3 | |
保护模式 | L-N、L/N-PE | |
持续运行电压 Uc | L-N | 275 V AC |
N-PE | 255 V AC | |
标称放电电流 In(8/20μs) | 10 kA | |
放电电流 Imax(8/20μs) | 20 kA | |
开路电压 Uoc | 20 kV | |
电压保护水平 Up | L-N | ≤1.4 kV |
L/N-PE | ≤1.8 kV | |
接线方式 | 并联 | |
防护等级(IP代码) | IP67 | |
应用系统 | TN、TT |

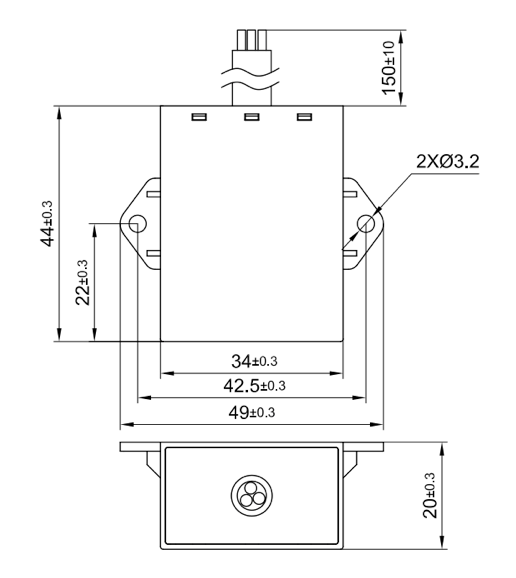

外型结构
安装形式:M3螺钉固定
阻燃等级:UL 94 V-0
参照标准
IEC 61643-11:2011 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法
