ZGDD20-320MSD11B LED电源浪涌保护器
ZGDD20-320MSD11B LED电源浪涌保护器

概述

ZGDD20-320MSD11B LED电源浪涌保护器主要由MOV、GDT及阻燃壳体构成,具有阻燃、过热(热熔断)保护和LED指示灯报警装置,能够对模块的工作状态进行监控。主要用于低压供配电系统与LED用电设备的第二级、三级电涌保护。                                                                      技术指标

型号 ZGDD20-320MSD11B
SPD根据IEC 61643-11 ClassⅡ、 Class Ⅲ
SPD根据EN 61643-11 Type2 、Type3
保护模式 L-N、L/N-PE
持续运行电压 Uc  L-N 320V AC
N-PE 255V AC
标称放电电流 In(8/20μs) 10kA
放电电流 Imax(8/20μs) 20kA
开路电压 Uoc 20kV
电压保护水平 Up  L-N ≤1.5kV
 L/N-PE ≤1.8kV
额定负载电流 IL
防护等级(IP代码) IP67
应用系统 TN

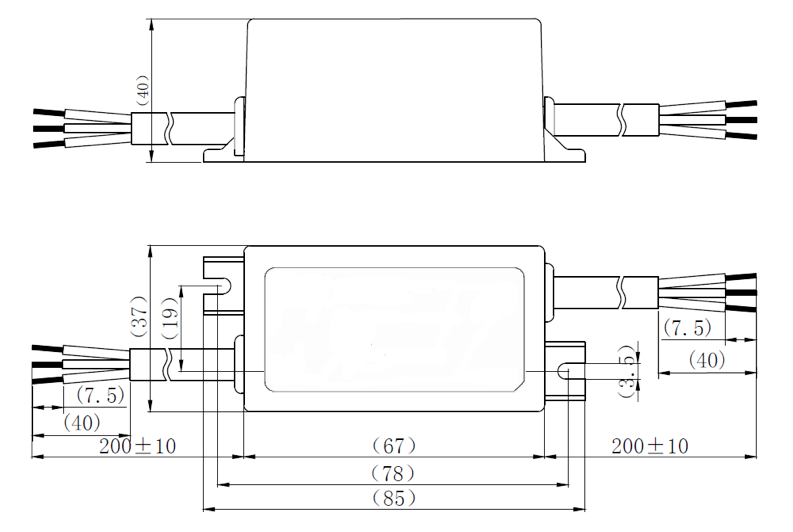

外型结构

安装形式:M3螺钉固定

阻燃等级:UL 94 V-0


参照标准

IEC61643-11:2011 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法

EN60950-1 信息技术设备的安全的一般要求;

ANSI C62.41-1991 关于低压交流电源电路浪涌环境的导则;
