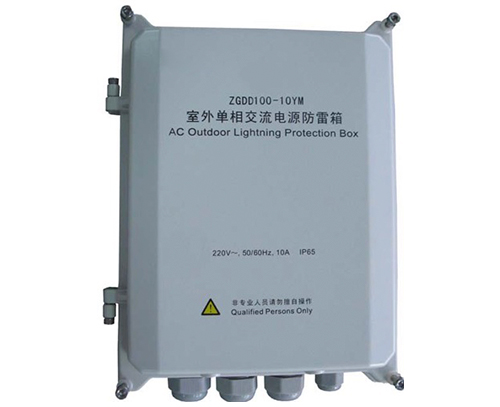

ZGDD100-10YM 型交流防雷箱
概述
ZGDD100-10YM 型交流防雷箱是 C 级室外交流电源防雷箱，应用于交流配电系统，串联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等） 引起的浪涌脉冲及瞬间过电压对设备的损坏。
技术指标
|
标称工作电压 UO
|
220V AC
|
|
持续运行电压 Uc
|
385V AC
|
|
标称放电电流 In(8/20μs)
|
40kA
|
|
放电电流 Imax(8/20μs)
|
100kA
|
|
电压保护水平 Up
|
≤1.5kV
|
|
额定负载电流 IL
|
10A
|
|
负载侧冲击容量(8/20μs)
|
20kA
|
|
泄漏电流
|
≤50μA
|
|
接入方式
|
串联
|
|
保护模式
|
L-PE, N-PE, L-N
|
|
防护等级
|
IP65
|
