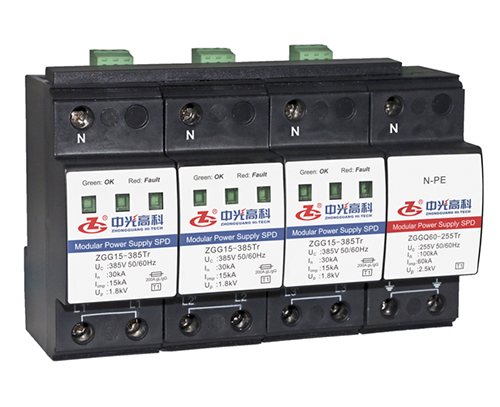

ZGG15-385(3+1)Tr 型电源模块浪涌保护器
概述
ZGG15-385(3+1)Tr 型电源模块浪涌保护器是用于级的电源模块浪涌保护器，由压敏电阻型电源模块和气体放电管型电源模块组成，分别用于L-N、N-PE的保护。该电源模块浪涌保护器应用于低压交流配电系统，并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。
技术指标
| 保护模式 | L-N | N-PE |
| 持续运行电压 Uc | 385 V | 255 V |
| 标称放电电流In(8/20μs) | 30 kA | 100 kA |
| 冲击放电电流Iimp(10/350μs) | 15 kA | 60 kA |
| 电压保护水平 Up | 2.1 kV | 2.5 kV |
| 额定断开续流值 Ifi | / | 100 Arms |
| 外壳防护等级(IP代码) | IP 20 | |
| 应用系统 | TN、TT | |
| 安装形式 | 35 mm标准导轨 | |

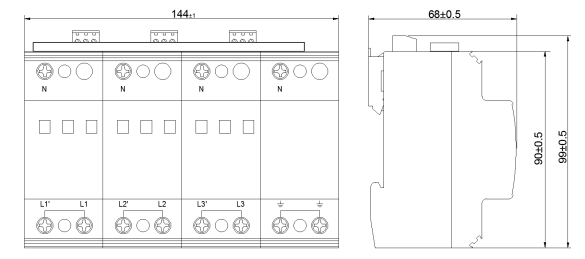

外型结构
执行标准
IEC 61643-1:2005 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法
GB 18802.1-2011 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法
YD/T 1235.1-2002 通信局（站）低压配电系统用电涌保护器技术要求
YD/T 1235.2-2002 通信局（站）低压配电系统用电涌保护器测试方法
