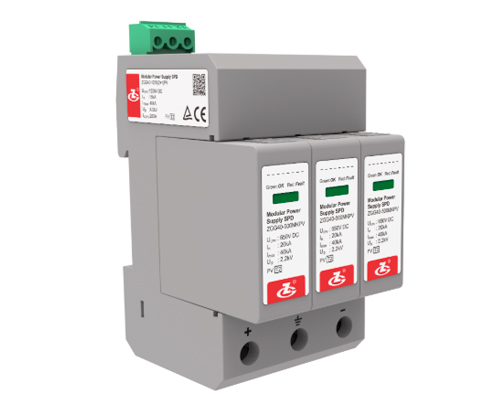

ZGG40-1000(2+1)PV型电源模块浪涌保护器
概述
ZGG40-1000(2+1)PV型电源模块浪涌保护器并联在直流电源系统或光伏发电系统中，可用于光伏发电站中逆变器的第二级防护。电源模块浪涌保护器内部采用压敏电阻作为防护元件，同时内部具有防止过热、过流的安全脱离机构，来确保产品出现故障时，安全熄灭直流电弧，保证产品不出现燃烧等事故。在没有电涌时，SPD具有高阻抗，当出现电涌电流和过电压时，SPD将以≤25ns的速度响应、阻抗持续的减小，将SPD两端的电压限制在一个较低的水平，从而达到防止雷电过电压（直接雷击过电压、感应雷电过电压等）、操作过电压（电气装置内开关动作、故障开始、中断等产生的过电压）和暂时过电压（低压配电系统的故障、电容器动作和电动机停机、启动等产生的过电压）对设备的损坏。
技术指标
| 过载特性模式 | 开路模式 |
| 持续运行电压 UCPV | 1200 V DC |
| 额定短路电流 ISCPV | 200 A |
| 标称放电电流 In(8/20μs) | 20 kA |
| 放电电流 Imax(8/20μs) | 40 kA |
| 电压保护水平 Up | 4.0 kV |
| 残流 IPE | DC:≤20μA； AC:≤500μA |
| 保护模式 | + — -、+/- —PE |
| 外壳防护等级（IP代码） | IP 20 |
| 应用系统 | 光伏系统 |
| 安装形式 | 35 mm标准导轨 |

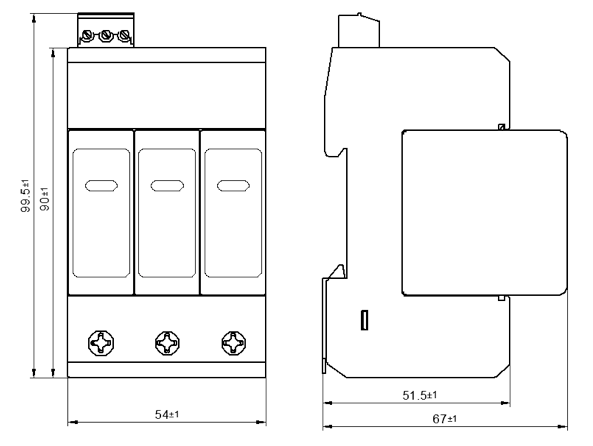

外型结构
执行标准
EN 50539-11：2013 低压电涌保护器：包括直流的特殊应用的电涌保护器(SPD) 第11部分：用于光伏系统的电涌保护器的性能要求和测试方法
证书/认证
