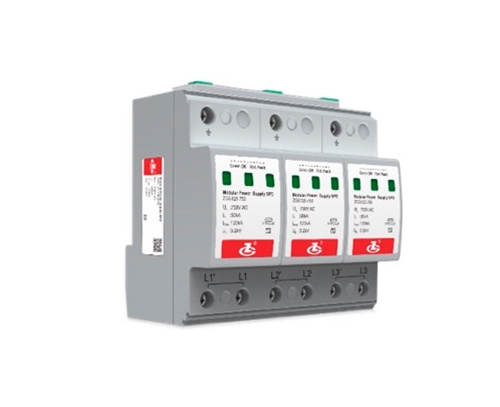

ZGG120-750(3+0)型电源模块浪涌保护器
概述
ZGG120-750(3+0)型电源模块浪涌保护器由汇流排将3个单片的电源模块浪涌保护器连接而成，具有L-PE的保护模式。模块具有过热保护、失效指示和遥信报警的功能，可对模块工作状态进行远程监控。该电源模块浪涌保护器应用于低压交流配电系统，并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。
技术指标
| 持续运行电压 Uc | 750V AC |
| 标称放电电流In (8/20μs) | 50 kA |
| 放电电流Imax (8/20μs) | 120 kA |
| 电压保护水平 Up | 3.2 kV |
| 泄漏电流 | ≤20 μA |
| 保护模式 | L-PE |
| 外壳防护等级（IP代码） | IP 20 |
| 应用系统 | TN、TT、IT |
| 安装形式 | 35 mm标准导轨 |

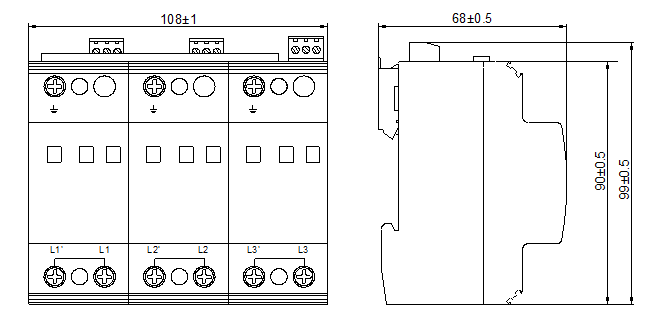

外型结构
执行标准
IEC 61643-11:2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
EN 61643-11:2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
