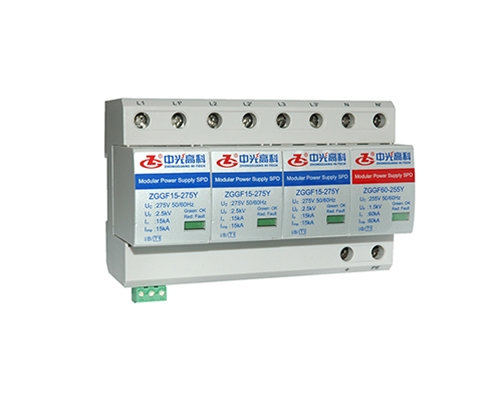

ZGGF15-275(3+1)Y电源模块浪涌保护器
概述
ZGGF15-275(3+1)Y电源模块浪涌保护器采用特殊非金属材料制成，应用叠层放电技术全密封设计，具有冲击放电电流大，限电压低，无电弧外泄，无漏电电流，高电流灭火能力等特点，标准35mm导轨安装，接线方便。适用于各种电网制式（TN，TT和IT），用于主电源系统，以保护设备免受直接雷击或雷电感应的影响。
技术指标
| 产品型号 | ZGGF15-275 (3+1) Y | |
| SPD按照 IEC 61643-11 | ClassⅠ | |
| SPD按照 EN 61643-11 | Type 1 | |
| 标称工作电压 Uo | 230V /400V | |
| 持续运行电压 UC | 275V (L-N); 255V (N-PE) | |
| 工作频率 | 50/60Hz | |
| 标称放电电流 In (8/20μs) | L-N | 15kA |
| N-PE | 60kA | |
| 冲击放电电流 Iimp (10/350μs) | L-N | 15kA |
| N-PE | 60kA | |
| 电压保护水平 Up | L-N | ≤2.5kV |
| N-PE | ≤1.5kV | |
| 泄漏电流 | ≤3mA | |
| 续流遮断能力 If | 6kArms (L-N); 1kArms (N-PE) | |
| 保护模式 | L-N, N-PE | |
| 短路耐受能力 | 3kA | |
| 暂态过电压试验值TOV (低压系统) UT (L-N) | 440V, 5s | |
| 暂态过电压试验值TOV (高/中压系统) UT (N-PE) | 1200V, 200ms | |
| 应用系统 | TT, TN-S | |
| 防护等级 | IP20 | |

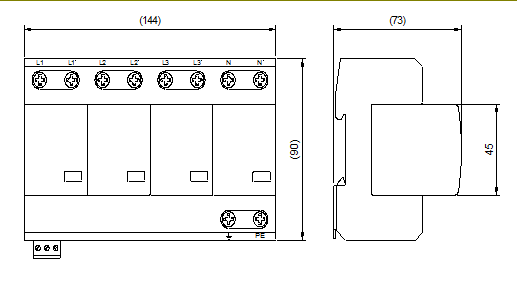

外型结构
