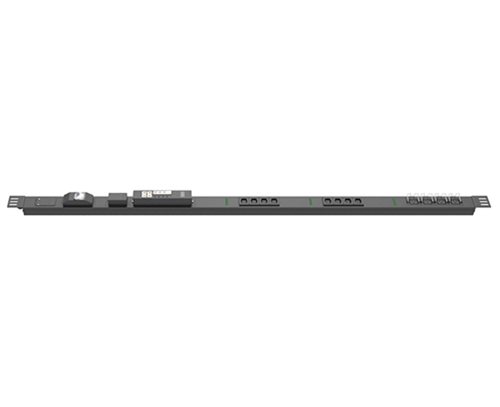

ZGIP-02智能电源配电单元（PDU）
概述
电源配电单元（PDU），由于其工业级的配电工艺设计，体现出高的安全可靠性。基于各类数据机房系统设备配电以及电力能源管理的重要性，普通型和智能型PDU得到广泛应用。
中光ZGIP系列PDU主要用于机房机柜内系统设备的交、直流配电，根据系统设备配电功率以及配电接口的不同，配置相应的输入与输出接口，并设置相应的安全保护机制以及配电系统所需的智能化配电管理。在实际系统应用中，也考虑了不同工程界面设置相应的安装方式（1U或多U水平19寸安装以及不同高度的0U垂直安装）。
本产品是中光公司开发的具有热插拔功能的，可更换式的多功能智能PDU。产品中智能模块集网络通讯、监控探测、电源分配、远程开关等技术于一体，能够对环境温度、湿度、门禁、烟雾、水浸等微细环境状态进行实时的集中监测、控制和管理。
技术数据
技术指标
| 输入路数 | 单路输入 |
| 额定输入电压 | 250V AC |
| 输入电源频率 | 50Hz |
| 输入电流 | 16A |
| 输出单元路数 | C13/8位 C19/4位 |
| 输出插座制式 | C13 C19 |

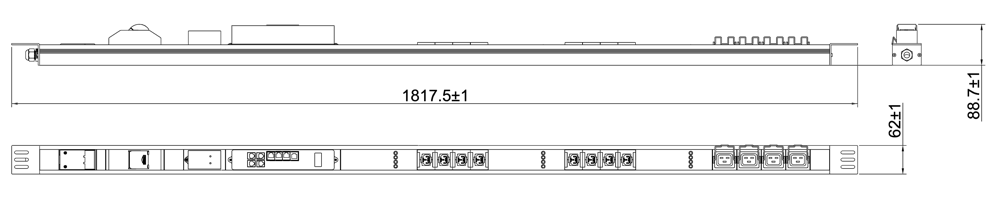

| 外形尺寸 | 1817.5 mm*62 mm*88.7 mm |
| 安装方式 | 水平安装 |
| 输入接口类型 | 侧端线缆输入供电 |
| 插座模块 | 材料:PC/ABS 阻燃等级：满足UL94 V-0等级 |
| 环保要求 | 符合RoHS |
| 监测功能 | 总/单元负载电流、总/单元输入电压 | |
| 总/单元负载功率的监测 | ||
| 总电能用量的监测 | ||
| 输入频率的监测 | ||
| 过压/欠压状态的监测 | ||
| 环境温湿度/烟雾、门禁、水浸状态的监测 | ||
| 重合闸开关状态的监测 | ||
| 浪涌保护器状态的监测 | ||
| 设置功能 | 总负载电流上、下限的设置 | |
| 输入电压上、下限的设置 | ||
| 环境温度、湿度的上下限的设置 | ||
| HTTP网络服务设置 | ||
| 网络参数的设置（IP/网关/掩码/DSN） | ||
| 每位输出单元上电时间 | ||
| 告警功能 | 系统告警 | 总负载电流/电压/漏电流/温湿度超过限定值 |
| 浪涌保护器告警 | ||
| 告警方式 | 蜂鸣器蜂鸣、告警指示灯闪烁 | |
| WEB显示告警信息 | ||
| 控制功能 | 每位输出单元开、关控制 | |
| 重合闸开关控制 | ||
| 集中监控功能 | 通过上位机实现集中监测、控制与管理 | |
| 访问方式 | WEB通过IP地址访问控制 | |
| 查询功能 | 相关监测和告警历史数据查询 | |
参考标准
YD/T 2063-2009 通信设备用分配单元（PDU）
GB 14536.1-2008 家用和类似用途配电控制器 第1部分：通用要求
GB 2099.1-2008 家用和类似用途插头插座 部分：通用要求
GB 2099.3-2008 家用和类似用途插头插座 第二部分：转换器的特殊要求
GB 1002-2008 家用和类似用途单相插头插座型式、基本参数和尺寸
GB 17465.1-2009 家用和类似用途的器具 部分：通用要求
