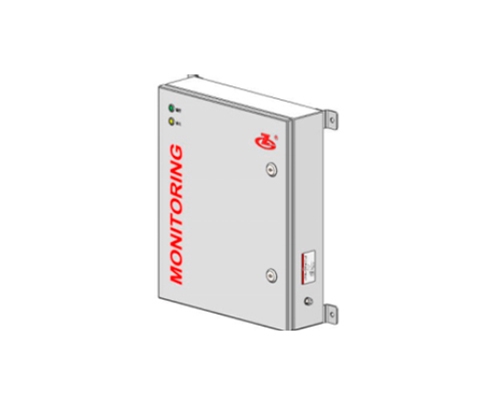

ZGLJ-B3智能雷电监测系统
概述
该系统能够实时、准确地监测到风力发电机叶片遭受雷击时的雷电流信息。
雷电威胁着风力发电机的安全运行，因此我们需要准确地掌握风力发电机遭受雷击的时间、次数、雷电流特性参数，便于评估风力发电机组雷电防护设施的效果，为该区域进行防雷设计和改造、保险理赔提供依据，保障风力发电机组的安全运行。
系统由安装于叶片和轮毂处的雷电流传感器、雷电监测仪、监控中心的雷电数据管理软件组成。
产品配置(标准配置)：
| 名称 | 数量 | 单位 | 备注 |
| ZGLJ-B3 雷电监测仪 | 1 | 台 | |
| 雷电流传感器 | 3 | 件 | |
| 雷电数据管理软件 | 1 | 套 | 一个项目配一套软件 |
性能指标：
| 项目 | 指标 |
| 监测内容 | 雷电发生时间、峰值、性、次数、电荷量、比能量、陡波系数 |
| 雷电峰值监测范围 | ±5 kA～±250 kA |
|
测量误差 |
≤ ±100 kA：≤ ±10 % |
| ＞±100 kA：≤ ± 5% | |
| 波前及半峰值时间误差 | ≤ ±10% |
| 传感器频响 | 1Hz～1 MHz |
| 采样率 | 10 MHz |
| 波形采集长度 | 1 s |
| 存储容量 | ≥ 8 GB |
| 通信接口 | RS485/CAN/以太网 |
| 通信协议 | Profibus DP/Modbus RTU/ Modbus TCP |
| 防水等级 | IP65 |
| 整机功耗 | ≤12 W |
| 重量 | ≤15 kg |
执行标准：
Q/75875187-9·7—2016 雷电监测系统
GB/T 3783-2008 《船用低压电器基本要求》
GB/T 3797-2016 电气控制设备
外形尺寸
