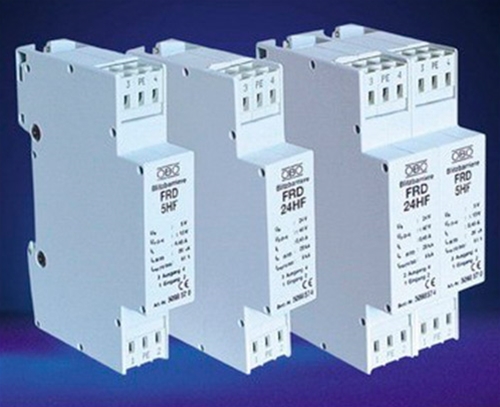

FRD 5HF FRD24HF工业总线数据防雷器
FRD 5HF/24HF避雷器功能和应用领域
适用于工业控制数据总线的防雷器，防止数据线上由于雷电引起的浪涌过电压对相关设备造成危害。
VFDR 5HF, FRD 24HF具有高的数据传输频率，高达100MHz，能够适应工业控制总线上的不同频率要求。
FDR 5HF, FRD 24HF能够容易地安装于配电箱或开关箱内的35mm导轨上。无螺钉的接线端子可以降低安装的费用。
-- 通流量达20KA；
-- 高传输频率达100MHz；
-- 安装于35mm导轨之上；
-- 无螺钉压接线端；
-- 可应用于各种工业总线及控制线测量线等；
-- 容易安装，便于维护；
| 主要技术参数 | |||
| 型号 |
FRD 5HF |
FRD 24HF | |
| 雷电保护区 |
0 → 3 |
||
| 标称电压 | 5V | 24V | |
| 额定电压（持续工作电压） | 6V | 28V | |
| 标称放电电流（8/20） | 20 kA | ||
| 额定负载电流（8/80） | 0.4 | ||
| 电压保护水平 | ≤18 | ≤40 | |
| 响应时间 | <1ns | ||
| 串联电阻 | 2.2Ω | ||
| 传输频率范围 | 0 - 100MHz | ||
| 工作温度 | －400C...＋800C | ||
| 导体截面 | 0.1mm2单导线,2.5mm2多绞线/单导线 | ||
| 安装支架 | 35mm导轨，依据EN 50 022 | ||
| 外壳材料 | 白色强化热塑性玻纤材料 | ||
| 保护等级 | IP 20 | ||
| 规格尺寸 | 90mm × 17.5mm × 62mm | ||
| 定 货 信 息 | |||
| 产 品 型 号 | 产 品 说 明 | ||
| OBO FRD 5HF | 5V总线控制数据防雷器 | ||
| OBO FRD 24HF | 24V总线控制数据防雷器 | ||
